[CISCO1]_#10_[Switch 장비연결, 포트 시리얼, Serial DCE, 일반 사용자 모드, 관리자 모드, 전역 설정 모드, 인터페이스 모드, enable, configure terminal, interface fastethernet0/1, show running-config, show startup-config]

라우터의 포트들



위 그림의 빨강색으로 표시한 부분을 확대해 보겠다.

->

빨강 부분에 장비를 한개 설치할 경우 s/0/0/0, s/0/0/1 이렇게 두개의 포트를 사용할 수 있다.

ㅡㅡㅡㅡㅡ

WIC-2T장비를 s/0/0자리에 장착.

**장비를 연결하거나 제거할 때는 꼭 전원을 끈 상태에서 해야한다.**





그럼 오른쪽의 Router도 장비를 연결하여 시리얼을 만들고 양옆을 연결한다.

이때, 두 Router는 Serial DCE라는 선으로 연결한다.

빨강색 선에 시계그림이 그려진 것잉 Serial DCE이다.



---

<Switch 명령어>

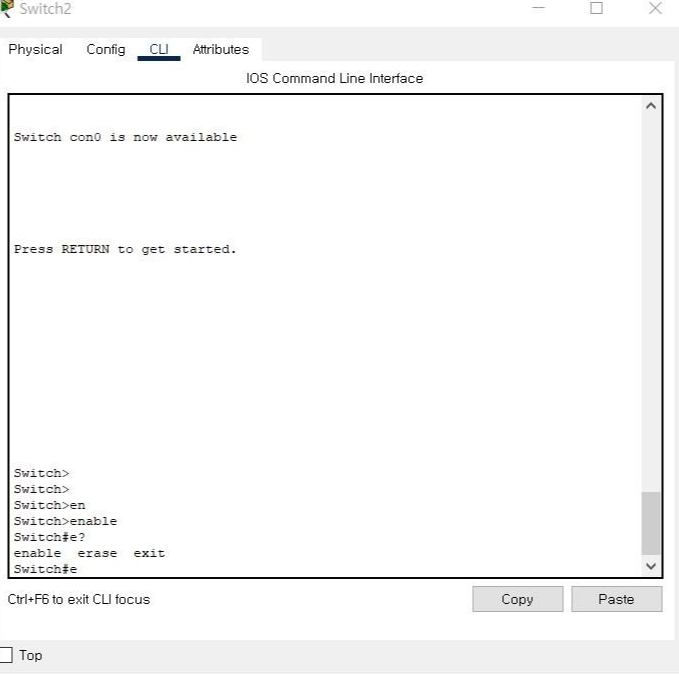

#01. 일반 사용자 모드

Switch>



#02. 관리자 모드

Switch> enable

Switch#                           // '#'으로 바뀌면 관리자 모드.



#03. 전역 설정 모드

Switch# configure terminal

Switch(config)#               // '(config)#'으로 바뀌면 전역 설정 모드.



SW>d 에서  enable ->  SW#

**'?'을 입력하면 가능한 명령어를 보여주고, 'tab'을 누르면 자동 완성 시킨다.**



#04. 인터페이스 모드

Switch(config)# interface fastethernet 0/1       // " int fa0/1 " 라고 쳐도 됨.

Switch(config-if)#                 // '(config-if)#'로 바뀌면 인터페이스 모드.





** 'Ctrl + Z' 혹은 'end' 명령어 : 상위 모드에서 바로 관리자모드로 이동.



---

<Ethernet 종류>

(1) Ethernet : 10Mbps

(2) FastEthernet : 100Mbps

(3) Gigabit Ethernet : 1000Mbps 이상.







---

<running-config / startup-config>

/*

RAM    // NV-RMA / FLAME / ROM
휘발성  // 비휘발성

*/



Switch(config)# hostname SW1       // 호스트 이름을 'SW1'로 바꿈.

SW1(config)#               // Switch -> SW1 로 바뀜.





SW1# show running-config      // 바뀐 hostname 정보는 'sh ru' 명령어를 통해 볼 수 있다.

'#show running-config' = 'sh ru'

 이렇게 hostname은 running-config에 저장되는데,

이 running-config는 RAM(휘발성)에 저장된다.

즉, 스위치의 전원을 껐다 키면 사라진다.



따라서, 이 전원을 껐다 켜도 정보가 저장되게 하기위해선

전원을 켤 때 참조하는 'startup-config'에다가 'running-config'를 덮어써야 한다.



# write   //  현재 RAM에 있는(running-config에 있는) 정보를 NV-RAM(startup-config)에 저장.

# show startup-config      //  NV-RAM(startup-config)에 저장된 정보 보기.



**따라서 저장 여부에 따라  running config 와 startup-config 의 내용이 같을 수도, 다를 수도 있다.**



#do copy start run    // startup-config의 내용을 running-config에 복사.
